| 申請?zhí)枺?/TD>
| 96212505 |
申請日： |
1996/06/12 |
| 公開號： |
|
公告號： |
2260921 |
| 授權日： |
|
授權公告日： |
1997-8-27 |
| 專利類別： |
新型 |
國別省市代碼： |
13[中國|河北] |
| 代理機構代碼： |
00000 |
代理人： |
|
| 發明名稱： |
漸開線少齒差外齒輪輸出型減速機 |
| 國際分類號： |
F16H 1/32 |
| 范疇分類號： |
27D |
| 發明人： |
李振凱;徐久臣;賈祖通 |
| 申請人： |
李振凱 |
| 申請人地址： |
河北省固安縣牛駝糧機改裝廠 |
| 郵編： |
102701 |
| 文摘： |
| 一種漸開線少齒差外齒輪輸出型減速機，屬于機械傳動領域的減速裝置。由電機軸上加偏心套經軸承與行星齒輪套裝，行星齒輪的外齒與同電動機相連接的機殼上的內齒圈嚙合，行星齒輪的內齒與輸出軸的外齒輪嚙合，輸出軸經軸承裝于機殼的前端蓋內由油封、壓蓋密封而構成。此結構簡單合理，性能可靠，輸出扭距大，速比大，效率高，體積小，同心傳動，造價低廉。 |
| 主權利要求： |

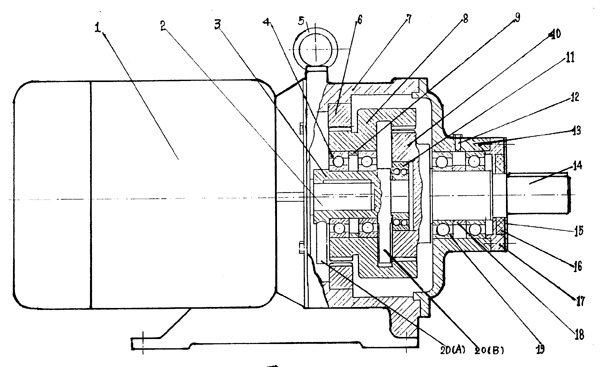

| 一種漸開線少齒差外齒輪輸出型減速機，其特征在于：由電動機［１］與機殼［７］連接再與前端蓋［１３］相連接，機殼［７］內，有固定的內齒圈［６］，電機軸［２］伸入機殼［７］內外套偏心套［３］經兩個搖臂軸承［４］再裝于行星齒輪［８］的內孔中，行星齒輪［８］上設有與內齒圈［６］嚙合的外齒，還設有與輸出（外）齒輪［１０］嚙合的內齒，輸出（外）齒輪［１０］為輸出軸［１４］的左端，右端經兩個軸承［１９］裝在前端蓋［１３］內，再由油封蓋［１７］油封［１６］壓蓋［１５］密封，偏心套［３］上設有平衡錘Ａ、Ｂ［２０］右端頭為軸，再套雙排滾珠軸承［１１］裝入輸出（外）齒輪［１０］的中心孔內而構成。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2000-8-16;因費用終止日 |
| |
